一、產品簡介：

WS3051MD-JZ 智能插入式在線折光儀是我司自主研發、生產的新款在線式折光高精度測量儀表，能夠滿足現時更高的過程和貿易交接測量及檢控。該產品具有廣泛的工業用途，可以適用于：測定透明液體介質、測定半透明液體介質、測定有顏色的液體介質、測定帶顆粒的液體介質、測定糊化物、聚合物等的折光等物理量檢測，從而對工業生產過程中的自動化控制提供重要、精準、穩定的參數依據。

二、工作原理：

WS3051MD-JZ 智能插入式在線折光儀的工作原理：是基于光的全反射和折射這種物理現象，采用波長λ=635nm的激光作為光源。光通過狹縫，由透鏡平行，由偏棱鏡反向；然后通過傳感器頭部的窗口進入待測液體。當光束重新進入傳感器時，它在測量棱鏡的頂端分裂，并在其橫向表面折射。這兩個產生的測量光束被透鏡聚焦，在圖像傳感器上產生尖銳的狹縫圖像。折射角是由狹縫的兩幅圖像之間的差值確定的；為了補償使用壓力和溫度的影響，在儀表內部會進行溫度和壓力的補償。

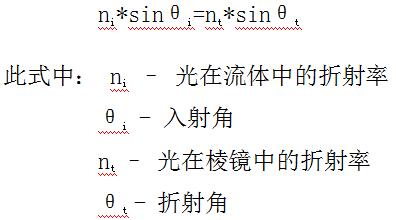

用透射光折射法即由測量棱鏡與流體的折射角計算測定溶液的折射率n。光束通過溶液傳播，并在棱鏡的界面折射，折射角由探測器測量。根據斯涅爾的折射定律可從折射角計算待測液體的折射率n：

三、   技術特點：

WS3051MD-JZ 智能插入式在線折光儀采用光學級藍寶石棱鏡，耐刮擦、劃痕及磨損，配有基于新一代微處理器的電子轉換裝置，集信號處理、計算和診斷功能于一身。具有令人信服的測量精度和可靠性，它可與PC通過RS485或HART接口直接通訊，在專業用戶軟件環境下，用戶可直接對其進行在線節點配置、故障診斷和數據記錄。在測量折射率和溫度的同時，可計算出基本密度、濃度百分比、質量百分比、白利糖度等參數。

四、   產品特點：

1、可控性：通過在線折光儀配合自動化生產設備，利用實時測量得到的折射率和溫度數據對生產工藝進行監測和控制，可顯著提升生產效率、提高產品質量并降低生產成本，有效的保證產品質量的統一性與穩定性；

2、抗干擾性：光學系統完全密閉，杜絕外界光線干擾；

3、適應性強：被測物料不同的電參數、湍流、氣泡、振動、固體含量、涂敷、液體屬性對測量均不產生影響；

4、不需調校：智能在線折光儀出廠前已測試且標定好，無論測量任何液體都不需要現場調校；

5、耐用性：采用藍寶石棱鏡作為光學部件，具有較高的耐化學性和機械耐久性。

五、  技術參數：

測量范圍：1.3200～1.5300RI、0.000～2.000 g/cm³、0.000～2000 Kg/m³

0.00～100.00 %、 0.00～90.00 Brix（區間可調）

檢測方式：即時檢測

測量精度：± 0.0002RI、±0.001g/cm³、0.0005g/cm³、0.0002g/cm³、 ±0.1%Brix 或±1Kg/m³、0.5Kg/m³、0.2Kg/m³（用戶根據選擇適用精度）

分辨率：± 0.00007RI、±0.0001g/cm^³、0.00001g/cm³、0.000005g/cm^³、 ± 0.05%Brix、±0.1Kg/m³、0.01Kg/m³、0.005Kg/m³

操作溫度范圍：0℃-80℃/0℃-120℃ 不同介質溫度可選，分為常溫、高溫型

最大工作壓力：207 bar (3000psi)

流體粘度范圍：0–20000cP

溫度補償功能：自動溫度補償

壓力影響：忽略不計

內置溫度傳感器：PT1000

接液材質：光學玻璃、Sapphire或YAG釔鋁石榴石、不銹鋼316L、哈氏合金、鈦，可選PTFE、PFA等防腐材料。

測量時間：約1秒

供電電源：24VDC，≥500 mA

智能信號輸出：4-20 mA（HART）、RS485ModbusRT

輸出精度(20℃)：讀數的±0.1% FS或±0.05% FS

輸出重復性：± 0.00005RI、±0.0001g/cm³、0.00001g/cm³、 0.000005g/cm³、± 0.025% Brix、±0.1Kg/m³、0.01Kg/m³、 0.005Kg/m³

顯示方式：高清背光 LCD液晶顯示

安裝方式：法蘭型、快裝卡箍型（尺寸可根據現場安裝尺寸或用戶自行要求定制）

防護等級：IP67

外殼：鋁合金聚亞氨酯涂層

防爆等級： EX dⅡC T6 Gb

六、   應用行業：

化工行業：酸堿如：硫酸、鹽酸、氫氟酸、氟硅酸、硼酸、磷酸、燒堿NaOH等，無機鹽溶液，氨水，雙氧水醫藥行業：

醫藥中間體，溶劑，糖含量

糖業行業：蔗糖、甜菜糖、麥芽糖、果葡糖漿，葡萄糖，糖清凈、蒸發、結晶等工藝，粗糖精制

半導體行業：過氧化氫H2O2，高純?nèi)軇?/span>

生物行業：三氯蔗糖、檸檬酸、賴氨酸、乳酸，生物發酵、提取等工藝

食品/飲料行業：果汁、果凍、牛奶、茶飲料、豆奶、果醬、果膠、啤酒，酒精，咖啡

紡織和造紙行業：黑液、綠液、施膠劑、DMF/DMAC/DMSO/NMP

石化行業：石油、汽油、柴油、礦山機械乳化油，切削油切削液，防凍劑乙二醇，潤滑油
