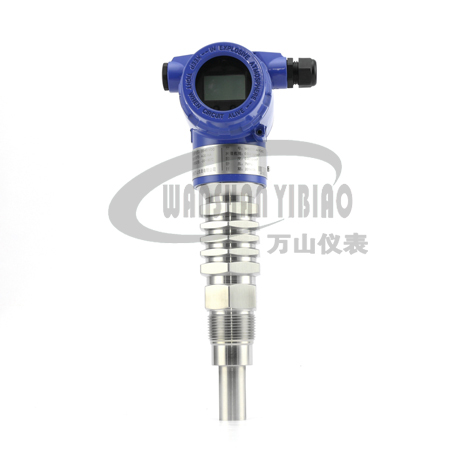

名稱：高溫型濃度計

型號：WS3051MD-ND39

技術說明：

一、產品簡介：

WS3051MD-ND39高溫型濃度計已廣泛用于高溫時的工業現場，它不怕掛料，不怕沖擊，靈敏度高。它運用音叉的“共振”原理，在壓電元件的驅動下產生振動，只有探桿周?chē)晃锪习鼑鷷r(shí)振動幅度才急劇減少，從而產生動作。

二、工作原理：

WS3051MD-ND39高溫型濃度計傳感器是根據元器件振動原理而設計，此振動元件類似于兩齒的音叉，叉體因位于齒根的一個壓電晶體而產生振動，振動的頻率通過另一個壓電晶體檢測出來，通過移相和放大電路，叉體被穩定在固有諧振頻率上。當介質流經叉體時，因介質質量的改變，引起諧振頻率的變化。

介質的密度與振動頻率符合下列數學公式：

          ρ=K0+K1T+K2T2

 式中：K0、K1、K2——液體密度計系數，由實驗確定；

          T——振動周期，μs。

按此公式，通過電子處理單元即可計算出準確的介質密度值。按測量介質的密度與濃度關系，按標準手冊轉換顯示該介質的濃度。

三、技術特點：

WS3051MD-ND39高溫型濃度計配有基于微處理器的電子轉換裝置，集信號處理、計算和診斷功能于一身。除了具有令人信服的測量精度和可靠性，它可與PC通過RS485接口直接通訊，在專業用戶軟件環境下，用戶可直接對其進行在線節點配置、故障診斷和數據記錄。在測量濃度和溫度的同時，也可計算出基本密度、°API、白利糖度以及濃度百分比、質量百分比、體積百分比、比重等參數。

WS3051MD-ND39高溫型濃度計可以直接安裝于現場相應的管線上，其測量的流體粘度可高達20000cP；我司音叉式管道濃度計配對相應的管道，能保證穩定的流速，從而保證使用的穩定及精度。

四、產品特點：
1．適應性強：被測物料不同的電參數、氣泡,振動,密度對測量均不產生影響。
2．免于維護：由于音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需要維護。
3．不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校。

4．采用一體化結構的四線制變送器，無活動部件，維護簡易。
5．連續在線測量液體濃度和溫度，無過程中斷.可直接用于生產過程控制。
6．五位半數字液晶顯示，高清背光，便于現場查看。
7．密度計有幾種不同的觸液材質，根據現場介質來選擇接液材質，滿足不同的需要。

8．出色的感應結構、優越的溫度穩定性、高態拋光不使介質粘附在叉體上，設計堅固可靠。
9．固定的感應叉頭設計，工廠校準，方便現場組態。
10．安裝使用方便，濃度計叉體接確液體即可顯示讀數。
12．簡化維修，無需定期清洗（粘度較大介質要定期或停機時清洗）。
13．音叉式濃度計校準無需標準參考源、無需實驗室校準、無過程中斷。

14．顯示表頭具有特色功能：一鍵恢復功能，便于現場放心使用。
15．本質安全型和隔爆型可用于危險現場。

五、技術參數：

測量范圍：0.00– 100.00 % （用戶可隨意選用測量范圍）
標定范圍：0.00– 100.00 %（根據用戶選用測量范圍來標定）
測量精度：±1.0 %、±0.5 %（用戶自行選擇適用精度）

重復性：± 0.05 %
操作溫度范圍：-50℃~+300℃（不同介質溫度可選，分為低溫、常溫、高溫型）
最大工作壓力：207 bar (3000psi)
流體粘度范圍：0–20000cP
溫度系數：小于0.1 %/℃(校正后)
壓力影響：可忽略不計
內置溫度傳感器：PT1000
接液叉體材質：316L、哈氏合金C-276、鉭、鈦、四氟聚乙烯（特富?。?

接液管道體材質：304、316L、鈦、PP-R、管襯四氟聚乙烯（特富?。?br /> 叉體涂層：標準型，PTFE或電解拋光
供電電源：24VDC，≥50 mA
智能信號輸出：4-20mA，0-1000Hz，RS485ModbusRTU

顯示方式：高清背光 LCD液晶表頭顯示
輸出精度(20℃)：讀數的±0.5%或±0.1%FS
輸出重復性(-40 ~+85℃)：±0.1%FS
過程連接：法蘭型、衛生型（尺寸可根據現場或用戶自行要求定制）

外殼：鋁合金

防護等級：IP67
防爆等級： EXdⅡCT6
六、應用行業：

1、制糖業與釀酒業：榨取果汁、糖漿、葡萄汁、酸橙汁、酒精、糖蜜、己烷/乙醇等；

2、奶制品業：煉乳、乳糖、乳酪、干乳酪、乳酸等；

3、采礦：煤、鉀堿、鹽水、磷酸鹽、鈣化合物、石灰石、銅、金等；

4、煉油：潤滑油、芳香劑、燃油、植物油等；

5、食品加工：番茄汁、葡萄汁、檸檬汁、番茄醬、糖蜜、植物油、果糖漿、果凍、果醬等；

6、紙漿與造紙業：黑漿、綠漿、紙漿清洗、蒸發器、苛性堿等；

7、飲料加工：啤酒、軟飲料、果酒、速溶咖啡、麥芽等；

7、化工：燒堿、酸、尿素、氨水、清潔劑、聚合物、乙二醇、氯化鈉、氫氧化鈉等；

8、石化：天然氣、油氣水洗、煤油、潤滑油、油/水等。

9、環保：脫硝中的尿素、氨水等。
